'3D처프' 바다 밑에 가라앉은 해저 유물을 보여줘

통합검색

'3D처프' 바다 밑에 가라앉은 해저 유물을 보여줘

2020.08.14 07:00
수중음파기술로 울돌목 해저유물 찾는다

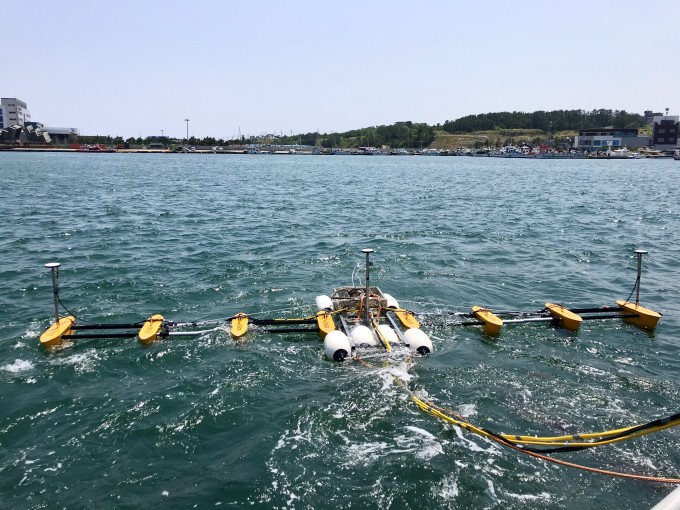

소형선박에 부착된 EOS3D 설비를 통해 실제 수중탐사를 진행하고 있다. 지질자원연 제공.
소형선박에 부착된 EOS3D 설비를 통해 실제 수중탐사를 진행하고 있다. 지질자원연 제공.

영국의 왕 헨리5세는 1400년대 한동안 휴전중이던 프랑스와의 백년전쟁을 재개해 승리를 거듭한 왕으로 유명하다. 헨리5세가 프랑스와 치른 전투에서 승리를 이끈 일등공신은 ‘그레이스 듀(the Grace Dieu)’라는 전함으로 알려져 있다. 영국 잉글랜드 남부 햄프셔의 햄블강 조간대 퇴적물에 묻혀있는 ‘그레이스 듀’는 헨리5세 시대의 해상전투를 파악하는데 매우 중요한 고고학적 가치를 띠고 있다.



하지만 선체가 강 바닥 퇴적물에 묻혀있는 데다가 강물 조류가 거세 유물 발굴은 물론 함선의 정확한 규모와 입체(3D) 구조를 분석하는 데 어려움이 많았다. 영국 사우스햄튼대 고고학자들은 음파를 수중으로 발사해 3차원 이미지를 얻어내는 기술과 위치정보시스템(GPS)을 결합하는 새로운 방법을 개발했다. 그 결과 강바닥에 묻혀있는 그레이스 듀의 길이는 60m, 폭은 16m에 이른다는 사실을 확인했다.



국내에서도 이렇게 바다 밑바닥에 묻힌 해저 유물을 찾는 과학적 도전이 시작된다. 1592년 임진왜란에 이어 1597년 8월 발발한 정유재란 때 이순신 장군이 10여척의 전선으로 왜군 함대 133척을 맞아 물리친 ‘명량해전’의 격전지 ‘울돌목’에서다.



해저유물 형태 더 뚜렷하고 정확하게 본다



전남 해남과 진도 사이 좁은 바닷길인 ‘울돌목’은 조류가 강하고 대다수 문화재들이 수심이 깊은 바닥에 묻힌 경우가 많아 잠수 조사에 한계가 있다.


한국지질자원연구원 포항지질자원실증연구센터는 국립해양문화재연구소와 함께 이달 12일부터 전남 진도 명량해전이 치러진 해역에서 ‘연근해 3차원 탄성파 탐사시스템(EOS3D)’을 활용한 공동 탐사에 착수했다. 연구진은 “울돌목은 명량해전뿐만 아니라 교역을 위해 오가던 중국 선박이나 도자기를 실었던 선박이 자주 침몰한 곳인 만큼 역사적 유물 흔적이 확인된 곳으로 문화재 탐사 가치가 크다”고 밝혔다.


EOS3D는 사우스햄튼대 연구진이 그레이스 듀 탐사를 위해 개발한 '3D 처프' 기술과 원리가 유사하다. 2킬로헤르츠(㎑)와 8㎑ 대역의 음향 주파수를 변조해 수중에 쏘는 것을 처프라고 한다. 해저면에서 반사돼 돌아오는 음향 주파수 신호를 기록하고 반사 특성을 분석해 해저 지층과 해저에 묻힌 물체 구조를 추정하는 원리다.



음파를 쏜 뒤 물체 표면에서 반사된 신호로 이미지를 제작하는 기술은 기존에도 활용됐다. 그러나 해저 밑바닥에 어떤 물체를 표식한 뒤 잠수부들의 고된 잠수조사가 수반되는 수중문화재 탐사는 얘기가 달라진다. 잠수조사의 시간적·물리적 한계를 감안해야 하기 때문에 고도의 정밀한 3D 이미지가 요구된다. 음파 신호를 분석하고 위치정보를 정밀하게 보정해 정확한 탐사 지점을 표식할 수 있는 기술 개발에만 수년이 걸렸다.

EOS3D 시스템 일부를 구성하는 EOS-윙(Wing).지질자원연 제공.
EOS3D 시스템 일부를 구성하는 EOS-윙(Wing).지질자원연 제공.

지질연 연구진은 2010년부터 수중고고학 탐사 기술 국산화를 위해 민간기업 ‘지오뷰’와 손잡고 EOS3D 기술을 개발했다. 2015년 EOS3D 초기 기술개발 단계에서 충남 태안군 마도 인근에 침몰한 선박 ‘마도4호’의 3차원 영상을 얻는 데 성공했다. 후속 연구를 거쳐 음파 발생기와 수신기를 모두 국산화해 이번 울돌목 인근 해역 수중 탐사에 적용한 것이다.


여기에 수중에 묻힌 침선 흔적과 문화재 위치를 수 cm 수준으로 정밀하게 파악하기 위해 실시간위치측정(RTK)-GPS 기술도 결합했다. 이 기술은 이동중 실시간 위치정보 오차를 보정하는 첨단 시스템으로 드론과 같은 무인이동체에도 적용되고 있다.



해저지진 원인 규명 해저케이블 관리에도 활용



하지호 포항지질자원실증연구센터 선임연구원은 “EOS3D 기술은 연근해 저수심 해역의 3차원 해저 지질구조와 해저 바닥 얕은 지역에 묻힌 물체를 고해상도 영상으로 나타내는 기술"이라며 "원래 해저 지질 조사 목적으로 개발했지만 점차수중고고학 분야로 활용 분야가 확대되고 있다”고 설명했다.


연구진은 2027년까지 예정된 이번 탐사 연구를 통해 울돌목 인근 해역에 매몰된 명량해전 당시 침선의 흔적은 물론 조선시대 도자기, 전쟁유물 등을 발굴한다는 계획이다. 또 지난 4월 26일 이후 전남 해남 지역에서 70여차례 집중 발생한 지진의 원인을 찾는 추가 조사 작업에도 EOS3D 시스템을 활용한다.


하 선임연구원은 “EOS3D 기술을 활용해 지난 4월 서남해 해상풍력 개발단지의 해저 매설케이블에 대한 3차원 영상을 얻는데도 성공했다”며 “해저유물의 크기와 상태, 종류 등을 3차원으로 탐사해 수중문화재 조사와 보호에 큰 도움이 될 것으로 기대된다”고 말했다.
